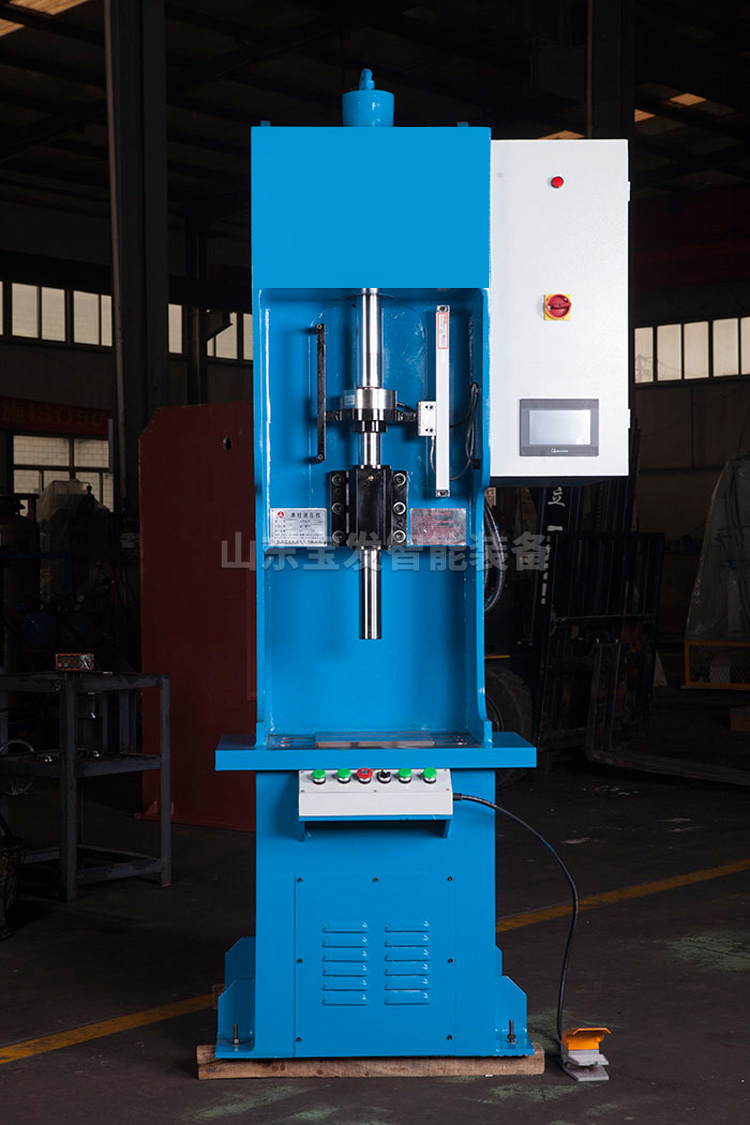

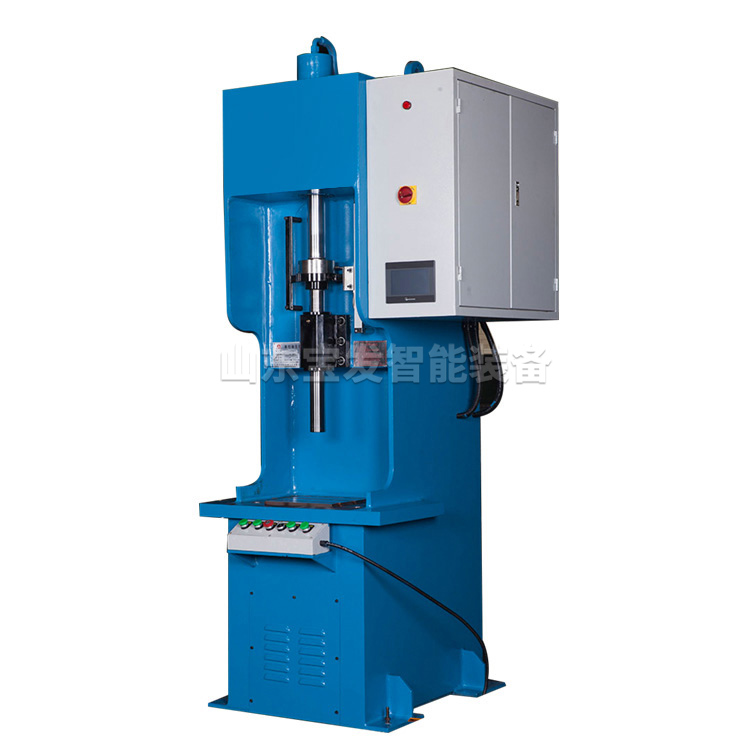

| 電液伺服驅動--開式固定臺壓力機 | |||||
| 項目名稱 | 單位 | 技術參數 | |||
| 機器型號 | YJH21-100T | YJH21-160T | YJH21-200T | YJH21-250T | |
| 公稱力 | KN | 1000 | 1600 | 2000 | 2500 |
| 滑塊行程 | mm | 270 | 300 | 350 | 360 |
| 公稱力行程 | mm | 270 | 300 | 350 | 360 |
| 滑塊快下速度 | mm/s | 50-300 | 50-300 | 50-300 | 50-300 |
| 滑塊返程速度 | mm/s | 50-300 | 50-300 | 50-300 | 50-300 |
| 滑塊工作速度 | mm/s | 3-17 | 3-14 | 3-14.5 | 3-14.5 |
| 微動校模模式 | mm/s | 1(最低) (lowest) | 1(最低)(lowest) | 1 (最低) (lowest) | 1 1最低) (lowest) |
| 滑塊位移控制精度 | mm | 0.1 | 0.1 | 0.1 | 0.1 |
| 滑塊下平面至工作臺最大距離 | mm | 520 | 600 | 700 | 750 |
| 滑塊中心至機身距離 | mm | 350 | 390 | 430 | 460 |
| 工作臺尺寸(左右X前后) | mm | 1070X 680 | 1250X760 | 1400*840 | 1500*900 |
| 滑塊底面尺寸(左右X前后) | mm | 630X 520 | 700X580 | 850*650 | 930*700 |
| 工作臺板厚度 | mm | 130 | 145 | 160 | 190 |
| 工作臺落料孔直徑( 大小可定制) | mm | 200 | 260 | 260 | 260 |
| 模柄孔尺寸(直徑x深度) | mm | 60*80 | 65*85 | 65*90 | 70*100 |
| 立柱間距離 | mm | 510 | 650 | 790 | 860 |
| 液壓墊(可定做)(公稱力x行程) | KN×mm | 170x100 | 170x100 | 170x100 | 170x100 |
| 伺服電機額定功率 | KW | 14 | 18.2 | 20.4 | 28.3 |
| 機器重量 | Kg | 8000（約)(about） | 12000（約)(about) | ) 16000（約)(about) | 22000（約)（about) |
| 使用壓力、行程、速度、下止點調整方式 | 數字輸入設定 | 數字輸入設定 | 數字輸入設定 | 數字輸入設定 | |
| 安全保護裝置 |
1、液壓系統最大額定壓力保護，任何時候都不會超出壓力機的最大額定壓力。 2.光幕安全防護:無論是滑塊下行到什么位置，光幕檢到異物時，滑塊品可立即停 止或返回上止點(可選) |
||||
