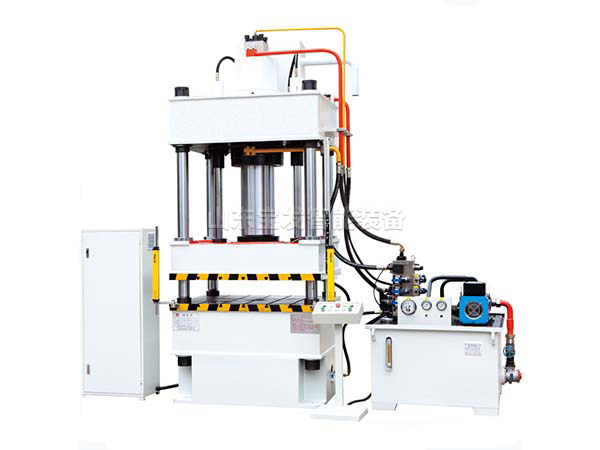

200T伺服液壓機伺服系統的工作特點

時間:2021-01-05 11:53:52?? 作者:未知 點擊:0

200T伺服液壓機在中小加工的企業都很適用,其液壓伺服系統以其響應速度快、負載剛度大、控制功率大等優點在工業控制中得到了廣泛的應用。電液伺服系統通過使用電液伺服閥,將小功率的電信號轉換為大功率的動力,從而實現了一些重型機械設備的伺服控制。伺服系統是使系統的輸出量,如位移、速度或力等,能自動地、快速而準確地跟隨輸入量的變化而變化,與此同時,輸出功率被大幅度地放大。伺服系統的工作原理可由來說明。所示為一個對管道流量進行連續控制的電液伺服系統。

200T伺服液壓機伺服系統的工作特點

在大口徑流體管中,閥板2的轉角θ變化會產生節流作用而起到調節流量qT的作用。閥板轉動由液壓缸帶動齒輪、齒條來實現。這個系統的輸入量是電位器5的給定值x。對應給定值x,有的電壓輸給放大器7,放大器將電壓信號轉換為電流信號加到伺服閥的電磁線圈上,使閥芯相應地產生的開口量xv。200T伺服液壓機閥開口xv使其油進入液壓缸.上腔,推動向下移動。下腔的油液則經伺服閥流回油箱。液壓缸的向下移動,使齒輪、齒條帶動閥板產生偏轉。同時, .活塞桿也帶動電位器6的觸點下移。200T伺服液壓機當xp所對應的電壓與x所對應的電壓相等時,兩電壓之差為零。這時,放大器的輸出電流亦為零,伺服閥關閉,液壓缸帶動的閥板停在相應的QT位置。.
